概要

最近のデノンやマランツのアンプはスマホアプリなどネットワーク経由で操作ができるので、実際に ESP32 を使って wifi 経由での操作を試してみました。

通信プロトコル

“HEOS Protocol” と検索すればデノン、マランツ、B&W などのダウンロードページがみつかりました。telnet でポート1255に接続してコマンドを送ると JSON フォーマットで応答が返ってくるようです。

用意するもの

• ESP32 の開発基板
• ブレッドボード・操作ボタン・ジャンパ
• HEOS CLI Protocol Specification (仕様書)
• Arduino IDE + esp32 + ArduinoJson

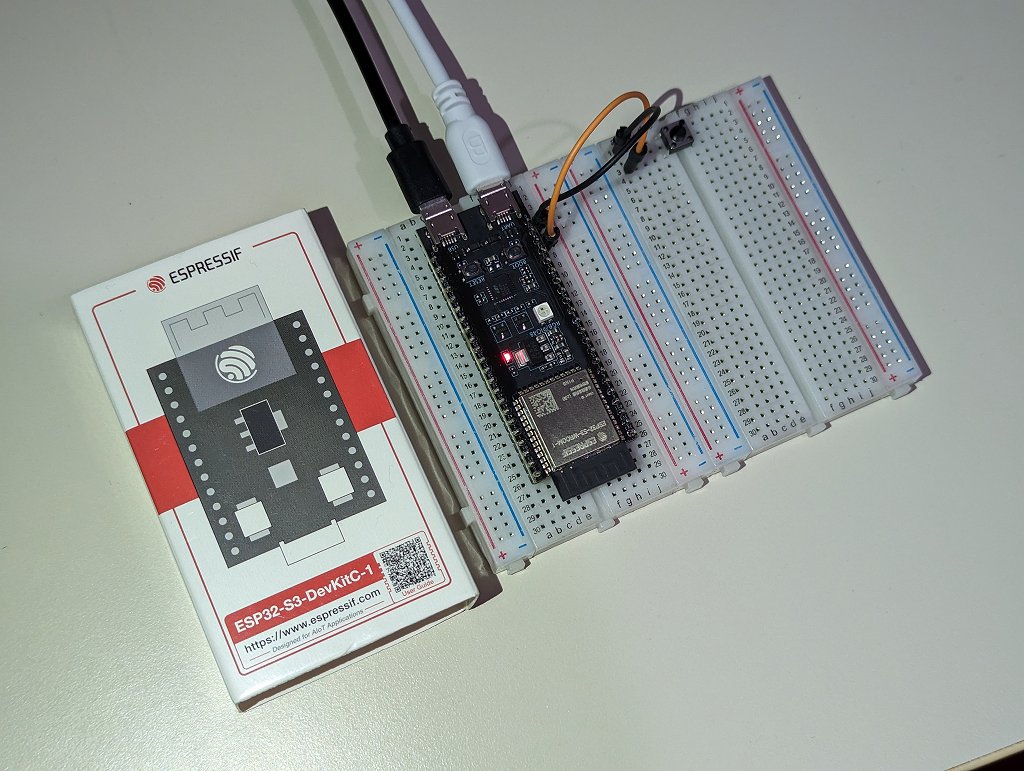

完成写真

サンプルコード

Pin14 に接続したボタンを押すと Mute on/off 切り替えするサンプル

• ssid, password, heosdevice は要書き換え
• HEOS デバイスが固定IPであることを前提としているので動的IPの場合は追加のコードが必要

#include <wifi.h>
#include <arduinojson.h>

WiFiClient self;

const char* ssid     = "SSID";
const char* password = "PASSWORD";
const IPAddress heosdevice(192,168,1,40);
const int heosport = 1255;

volatile bool g_irq0 = false;
char g_buf[1024];
long g_pid = 0; // 0 is handled as invalid

void setup() {
  Serial.begin(115200);

  WiFi.begin(ssid, password);
  Serial.print("Connecting to ");
  Serial.println(ssid);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }
  Serial.print("\r\nWiFi connected\r\n");

  self.connect(heosdevice, heosport);
  Serial.print("Connecting to HEOS device\r\n");

  if(self.connected()){
    Serial.print("Connected\r\n");

    self.print("heos://player/get_players\r\n");
    int len = waitJsonResponse();
    if(len>0){
      g_pid = getPlayerId(g_buf);
    }

    Serial.print("Command: Get Players\r\n");
    Serial.print("Response: ");
    Serial.write(g_buf, len);
  }

  pinMode(14, INPUT_PULLUP);
  attachInterrupt(digitalPinToInterrupt(14), setIRQ0, FALLING);
}

// @return length of a json packet. 0 if failed.
size_t waitJsonResponse(){
  int nestlevel = -1;
  size_t readlen = 0;

  while(1){
    if (self.available()) {
      char c = self.read();
      g_buf[readlen++] = c;

      if(c == '{'){
        nestlevel++;
      }else if(c == '}'){
        nestlevel--;
        if(nestlevel = 1024){
        return 0; // error (Buffer limit)
      }
    }
  }

  return readlen;
}

long getPlayerId(char* buf){
  StaticJsonDocument doc;
  DeserializationError error = deserializeJson(doc, buf);
  if (error) {
    Serial.print("deserializeJson() failed: ");
    Serial.println(error.c_str());
    return 0;
  }

  JsonObject payload_0 = doc["payload"][0];
  long payload_0_pid = payload_0["pid"];
  return payload_0_pid;
}

void loop() {
  if (self.available()) {
    char c = self.read();
    Serial.print(c);
  }

  if(g_irq0){
    Serial.print("toggleMute\r\n");
    toggleMute();
    g_irq0 = false;
  }
}

void setIRQ0(){
  g_irq0 = true;
}

void toggleMute(){
  if(!self.connected()){
    return;
  }
  if(g_pid == 0){
    return;
  }

  auto command = String("heos://player/toggle_mute?pid=") + String(g_pid) + String("\r\n");
  auto len = command.length();
  if(len>255){
    return;
  }

  char buf[256];
  command.toCharArray(buf, len+1);
  self.write(buf, len);

  return;
}
